Конструкция сноуборда
Если вы заболели сноубордом, то не плохо было бы узнать из чего он состоит и какие конструкции бывают в современных досках. Это поможет Вам в дальнейшем подобрать сноуборд для себя.
Основные состовляющие доски:- Закладные (inserts)
- Верхняя часть (top sheet)
- Боковые стенки (sidewalls)
- Виброгасящие элементы(shock adsorbers)
- Сердечник (core)
- Оплетка (laminates)
- Усиливающие элементы (stringers)
- Кант (edge)
- База (base)
Закладные

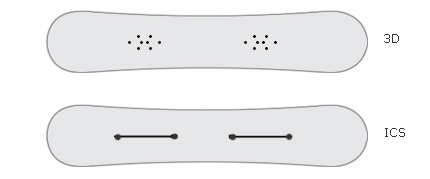

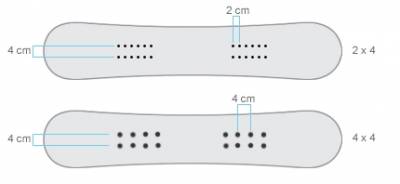

Это вмонтированные в сердечник сноуборда элементы, для прикручивания к ним креплений. Почти все фирмы производители сноубордов, кроме Burton,используют самый распространённый вид закладных это 4*4 или 2*4. Первая цифра обозначает расстоянии между закладными по горизонтали (в сантиметрах). А вторая количество отверстий для крепления. Кстати, расстояние по вертикали всегда равно 4 см. Burton использует свою систему закладных 3D и новая ICS (Infinite Channel System). Система 3D это похожа на 4*2 или 4*4, но в ней используется три отверстия, вместо 4. А вот система ICS уникальная разработка фирмы Burton. Благодаря специальной конструкции, крепления прикручиваются к сноуборду не под ботинком, а по бокам от него, двумя закладными, которые перемещаются в т.н. "каналах". За счет этого ботинок райдера находится практически на поверхности доски, увеличивая контроль над сноубордом. А также появляется возможность более точной регулировки положения креплений.Верхняя часть сноуборда
Как правило, верхняя часть изготавливается из специальной бумаги, полиэтилена или, иногда, из шпона. Предназначена для защиты внутренних слоев сноуборда от повреждений, а так же для нанесения декоративного рисунка. Некоторые производители наносят рисунок прямо на ткань оплетки (ламинат), затем покрывают твердым лаком. Можно сказать это лицо сноуборда, поэтому эту часть сноуборда стараются максимально украсить.Боковые стенки
В конструкции сендвич изготавливаются из ударопрочной технической смолы на основе полимеров. В конструкции кеп изготавливаются совместно с верхней частью сноуборда.Виброгасящие элементы
Виброгасящие элементы (shock absorbers) - Предназначены для гашения вибрации, возникающей при скольжении по неровному склону и снижения ударных нагрузок при приземлении. Изготавливаются, такие элементы, из эластичных матерьялов. В конструкции сноуборда могут располагаться: между кантом и боковой стенкой, под креплениями или между усиливающими элементами, в зависимости от задач и предпочтений инженеров разных фирм производителей. Так же существуют интеллектуальные системы виброгашения, например фирма HEAD разработала технологии IntelligensTM CHIP и IntellifiberTM. Система IntelligensTM CHIP работает как пьезоэлектрическая вилка, специальные волокна, встроенные в сноуборд, улавливают механическую вибрацию и передают на микрочип, который превращает вибрацию в электрические колебания в противофазе, затем, снова в механическую, но уже в противофазе, возвращает на волокна. Разработчики утверждают, что импульс, проходя через микрочип, усиливается в семь раз. В следствии чего, при наложении противофазных калебаний, сноуборд приобретает высокую стабильность на любых скоростях и склонах. В системе IntellifiberTM отсутствует микрочип, но есть один резистор, который меняет фазу колебаний, тем самым гася вибрацию. Преимущества данной сиситемы в цене и компактности. Интеллектуальные системы актуальны для спортсменов которые катаются на высоких скоростях по подготовленным трассам, например карвинг или слалом.Сердечник
Сердечник это основа сноуборда, от материялов и технологий, примененных в нем, зависят основные технические характеристики и цена доски. С момента изобретения снерфера идет постоянное совершенствование материалов и конструкции сноуборда. Из всего разнообразия вариантов изготовления досок, самый удачный, на сегодняшний день, является вариант так называемого вертикального ламинирования. При этом способе производства продольные деревяные рейки склеены так, чтобы их волокна были направлены противоположно друг другу, это предотвращает "скручивание" сердечника. Таким образом изготовлено большенство существующих досок.При производстве сердечников в основном используют дерево и композиты, с добавлением полимеров (полиуриетан), стекловолокна, карбона или сплавов алюминия.
Базовый материал при производстве сердечников это дерево (wood) - оно имеет высокие значения коэффициента качества (отношение предела прочности к плотности), хорошо сопротивляется ударным и вибрационным нагрузкам, легко обрабатывается и позволяет изготовлять детали сложной конфигурации, надёжно соединяется в изделиях и конструкциях с помощью клея, а так же немаловажно, что использование древесины экологично и экономически выгодно. Из минусов можно отметить изменение формы и размеров деталей при колебаниях влажности. Для досок используются как хвойные (легкие, твердые, но хрупкие), так и лиственные (гибкие, мягкие, но тяжелые) сорта древесины. Наиболее популярные породы дерева: тополь (poplar, cottonwood); бук (beech); осина (aspen); тик (teak); дуб (oak); ясень (ash); береза (birch); лиственница (larch); сосна (pine); ель (fir, deal); абачи (abachi). Компания Mervin (Gnu и Lib Technologies) использует в производстве сердечников генетически измененную древесину (altered genetics). Инженеры компании убрали с помощью генетики годовые кольца, что положительно повлияло на её прочность и упругость.
Все чаще для производства сноубордов используют - композиты. Это многокомпонентные материалы, состоящие, как правило, из пластичной основы т.н. матрицы (в данном случае натуральными древесными волокнами), армированной полимерным наполнителем, обладающим высокой прочностью, жесткостью и т.д. Сочетание разнородных веществ приводит к созданию нового материала, свойства которого количественно и качественно отличаются от свойств каждого из его составляющих. Варьируя состав матрицы и наполнителя, их соотношение, ориентацию матрицы, получают широкий спектр материалов с требуемым набором свойств. Многие композиты превосходят традиционные материалы и сплавы по своим механическим свойствам и в то же время они легче.
Полимеры - химические соединения с высокой молекулярной массой (от нескольких тысяч до многих миллионов), молекулы которых (макромолекулы) состоят из большого числа повторяющихся группировок (мономерных звеньев). Полимеры обладают специфическим комплексом физико-химических и механических свойств. Важнейшие из этих свойств: способность образовывать высокопрочные анизотропные высокоориентированные волокна и плёнки; способность к большим, длительно развивающимся обратимым деформациям. Благодаря механической прочности, эластичности и другим ценным свойствам, изделия из полимеров применяют при производстве сноубордов.
Таким образом получается два типа сердечников:
Полностью деревянный - сердечник состоит только из деревянных реек. Причем может использоваться как одна порода древесины, так и две, как правило лиственная и хвойная. Как, куда и какую породу уложить решают инженеры компаний-производителей, каждый на свой вкус и цвет. Например: часть реек помещают поперек основного набора или под углом к нему, таким образом усиливая передачу энергии на кант и увеличивая торсионную жесткость. Такие сердечники используются в моделях для уверенно катающихся райдеров.
Комбинированный сердечник - состоит из деревянных реек в разных сочетаниях с карбоном или алюминий. Основная задача, которые стоит перед инженерами, при проектировании такого сердечника - сделать его максимально легким и жестким, при этом цена такого снаряда возростает до "бесконечности" (когда сердечник выполняется полностью из карбона).На таких сноубордах обычно катаются профессионалы.
Оплетка

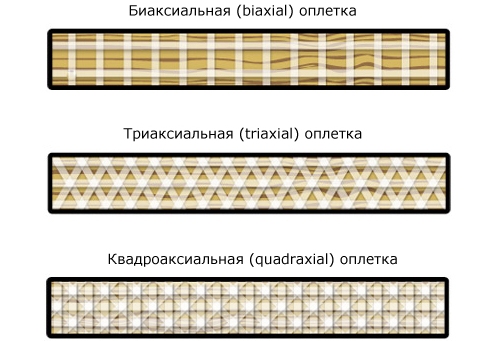

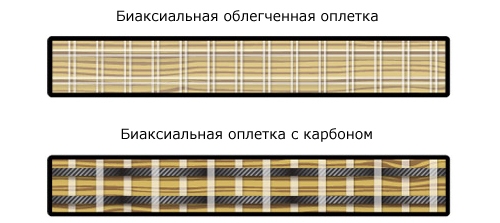

Оплетка или ламинат - это армирующий пояс сердечника, состоит из стекловолокна (fiberglass), волокна которого переплетены между собой. Плетение бывает разнообразным, в основном: биаксиальное (две нити волокна переплетены под углом 90 градусов), триаксиальное (три нити волокна переплетены под углом 90 и 45 градусов) и квадроксиальное (четыре нити волокна переплетены под углом 45 градусов относительно друг друга).

Усиливающие элементы

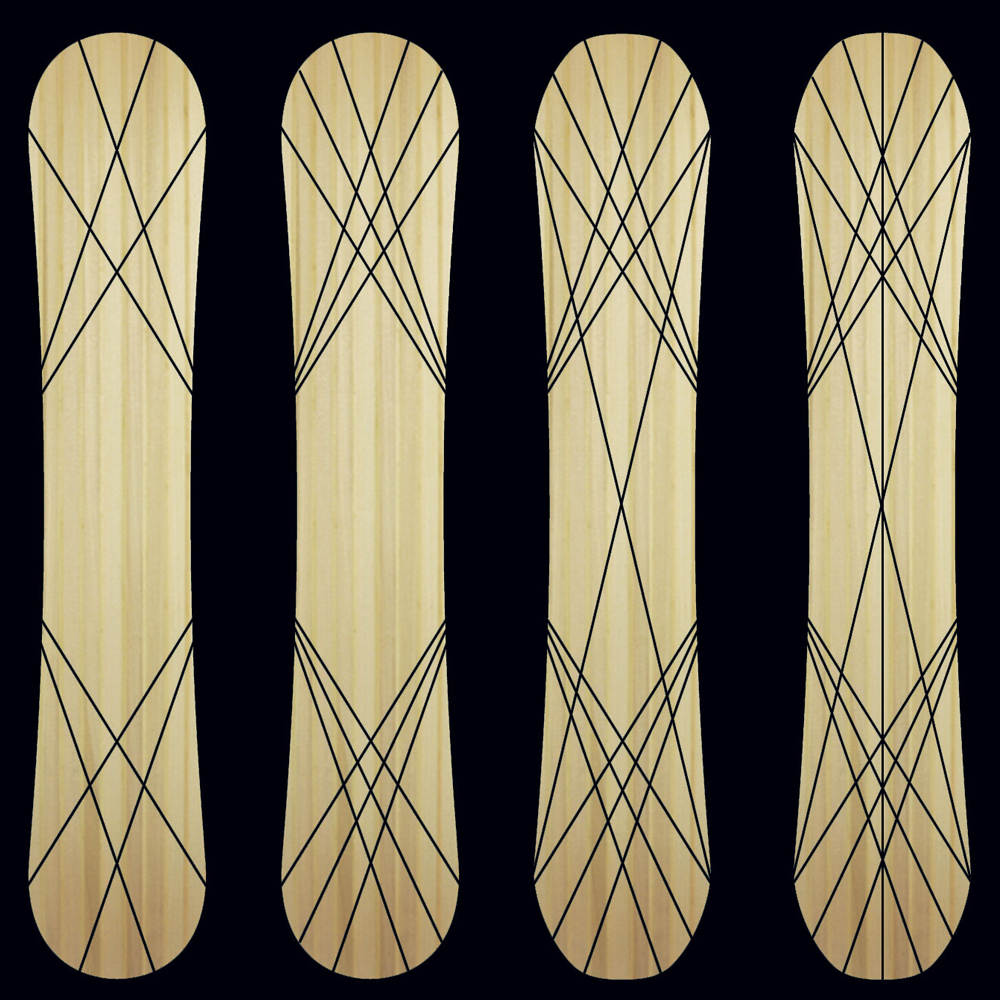

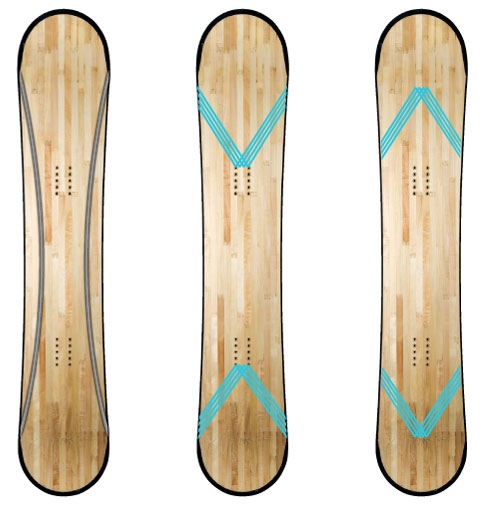

Стрингеры используются для увеличения торсионной и продольной жесткости. Обычно изготавливаются из карбона (углеродное волокно), но бывает изготавливают из титанала или кевлара, так же бывают смешанные варианты. Вообще вариантов применения стрингеров очень много и практически все известные фирмы используют свои разработки. Для справки: Титанал представляет собой - сплав титана и алюминия, прочный, легкий и упругий делают этот материал идеальным для использования в конструкции сноуборда. Углеродное волокно (carbon) - состоит из тонких нитей диаметром от 5 до 15 микрон, образованных преимущественно атомами углерода. Атомы углерода объединены в микроскопические кристаллы, выровненные параллельно друг другу. Выравнивание кристаллов придает волокну большую прочность на растяжение. Углеродные волокна характеризуются высокой силой натяжения, низким удельным весом, низким коэффициентом температурного расширения и химической инертностью.Кант
Канты – очень важный элемент конструкции, обеспечивающие надежное сцепление с поверхностью. Обычно изготавливаются из стального стержня с твердостью HRC 48. Кант должен быть острым и твердым, но при этом не ломаться при ударах, поэтому его изготавливают из дорогих марок стали, с последующей термообработкой. Стальные канты устанавливаются на резиновую прокладку, которая обеспечивает эффект подавления вибраций.База
Скользящая поверхность(скользяк)- изготавливается из высокомолекулярного полиэтилена, иногда он может называться P-Tex, который устойчив к низким температурам, имеет низкий коэффициент трения, обладает высокой ударной прочностью, химически инертен и износостоек.Производится двумя способами:
Экструдированная ( extruded )- производится прессованием, выдавливанием горячего полиэтилена через валки, после остывания приобретает однородную структуру, прочную и гибкую. Плюсы: недорогая, простое производство, не требовательна к уходу(не надо наносить воск) и не сложный ремонт. Минусы: имеет меньшую прочность и склонна к появлению царапин.
Спекаемая ( sintered ) получается путем "спекания" измельченных гранул полиэтилена под действием высокой температуры и давления. В результате получается высокопористый и очень прочный материал, который легко впитывает воск. При производстве таких баз очень часто используют различные добавки, позволяющие снизить коэффициент трения. Наиболее распостранённым материалом для такого рода добавок является графит, обладающий очень низкой электропроводностью. Плюсы таких баз это: высокая плотность и восприимчивость к парафинам, а следовательно и больщая скорость, при регулярной заботе о поверхности дает превосходные скользящие свойства. Минусы это: высокая стоимость, сложность ремонта и требовательность к уходу.
Рядом с названием базы указаваются цифры, например 1350, 4400, или 9000, которые обозначают её плотность. Чем больше цифра, тем плотнее и быстрее скользяк. В основном низкоплотные тянутые базы используют на дешевых моделях сноубордов.
